Tuotteen yleiskatsaus

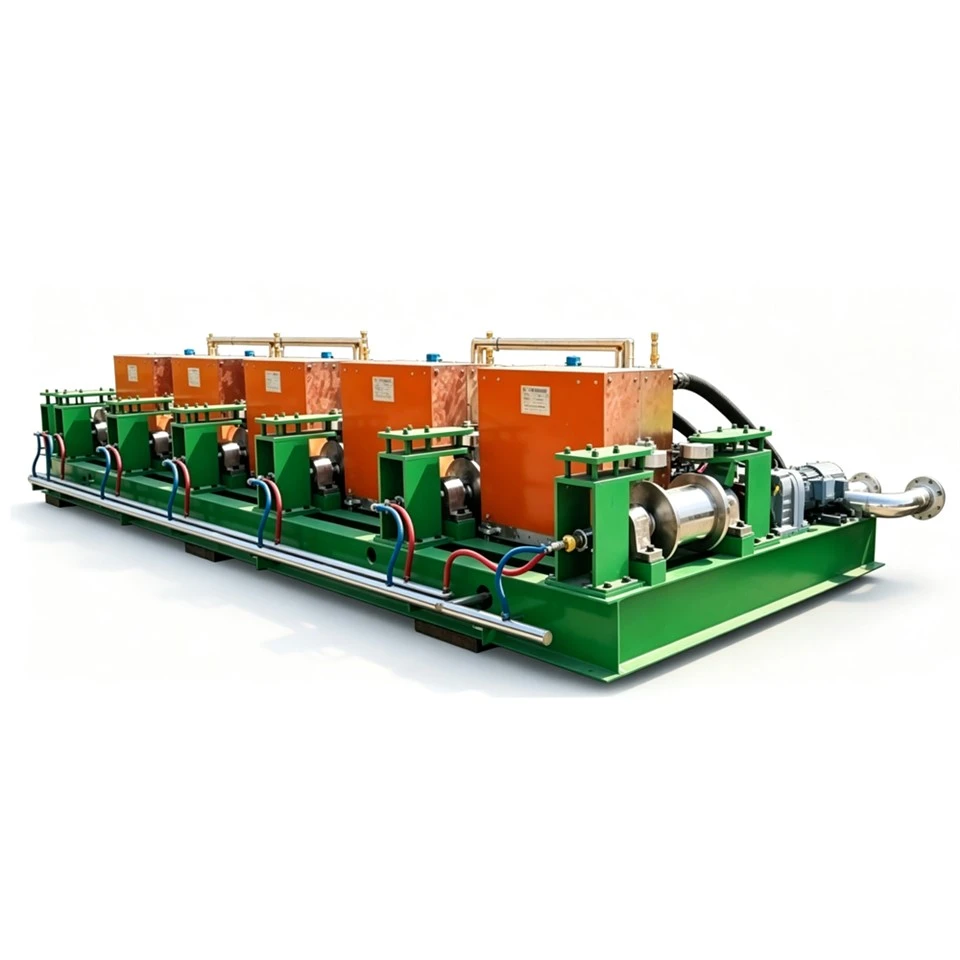

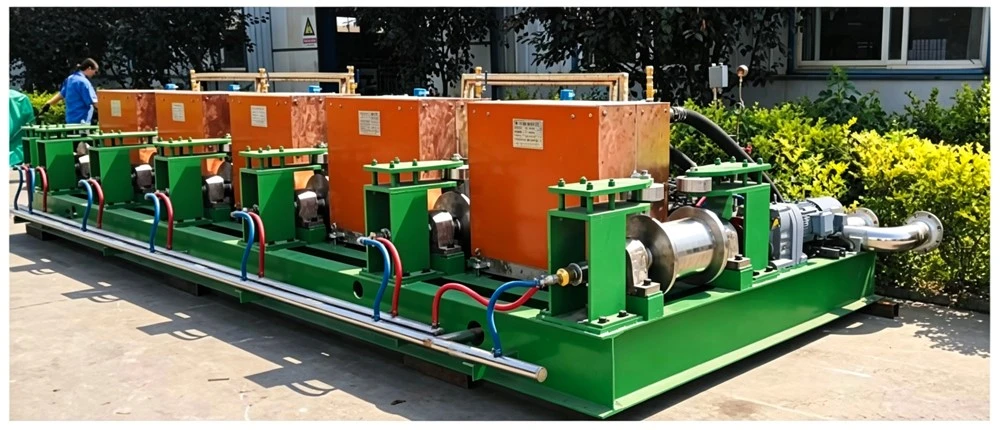

Jatkuvasti valuvat aihion toissijaiset lämmityslaitteetkäytetään aihioiden lisälämmitykseen suoraan jatkuvien valulinjojen jälkeen, mikä korjaa riittämättömän -valssauslämpötilan ja epätasaisen lämpötilaeron aihioiden välillä. Seuraavissa osioissa kuvataan laitteen mekaanista rakennetta ja ohjausparametreja.
Virtalähteen kokoonpano
1. Yksikkö on varustettu kahdella-tasasuuntaajalla 12- tai 24-pulssisella virtalähteellä, nimellisteho 1000-12000KW ja toimintataajuus 500-1200Hz.
2. Saatavilla on kaksi toimintatilaa: yksittäisen tehoyksikön erillinen käyttö ja useiden yksiköiden rinnakkainen yhdistetty käyttö joustavalla konfiguraatiolla, joka perustuu-paikan tuotantokapasiteettiin.
Tuotantokapasiteetti ja sovellettavat aihion tekniset tiedot
1. Tuotantokapasiteetti: Tuntituotanto vaihtelee 40 tonnista 300 tonniin, mikä vastaa jatkuvatoimisilla tuotantolinjoilla toimivien keskikokoisten, pienten ja suurten -terästehtaiden tuotantovaatimuksia.
2.Soveltuvat aihion parametrit: Yhteensopiva neliömäisten aihioiden kanssa, joiden poikkileikkaus on 100–200 mm ja yksipituus 3000–12 000 mm. Ne kattavat terästeollisuuden tavanomaiset neliömäiset aihion mitat, jotka ovat jatkuvan valun aihion toissijaisen uudelleenlämmityslaitteiston mukaisia vakiokäsittelyraaka-aineita.
Syöttö- ja siirtojärjestelmä
1. Jokaista kuljetusrullaa käyttää itsenäinen moottori, johon on yhdistetty supistus, joka ottaa käyttöön moni-akselin synkronisen asettelun koko laitteistolle.
2. Kaikkia vetoakseleita säätelee yhtenäinen taajuusmuuttaja synkronoidun pyörimisnopeuden saavuttamiseksi, mikä estää aihioiden juuttumisen ja poikkeaman kuljetuksen aikana.
Ohjaus ja rajoitusjärjestelmä
1. Ohjauspyörät on valmistettu 304 ei--magneettisesta ruostumattomasta teräksestä, jotta vältetään magnetoituminen ja vaihtuvan magneettikentän aiheuttama ylimääräinen lämpöhäviö.
2. Ohjauspyörille on varattu aksiaalinen kimmovara aihioiden sallitun taipuman muodonmuutoksen ottamiseksi kansallisten standardien mukaisesti ja aihion liikkumisradan vakauttamiseksi.
Suljetun -silmukan lämpötilan automaattinen ohjausjärjestelmä
1.Järjestelmän kokoonpano: Infrapunalämpötilan ilmaisimet toimivat yhteistyössä PLC:n kanssa ja muodostavat täysin suljetun -silmukan lämpötilan ohjauspiirin.
2.Ohjauslogiikka: Järjestelmä kerää reaaliaikaisia-tietoja tulevan aihion lämpötilasta ja syöttönopeudesta ja säätää sitten dynaamisesti virtalähteen lähtötehoa automaattisesti.
3. Ohjaustavoite: Stabiloi aihion ulostulolämpötila esiasetettuun arvoon ja eliminoi lämpötilan vaihtelut, jotka johtuvat epäyhtenäisestä pään-lämpötilasta ja muuttuvasta aihion lämpötilasta.

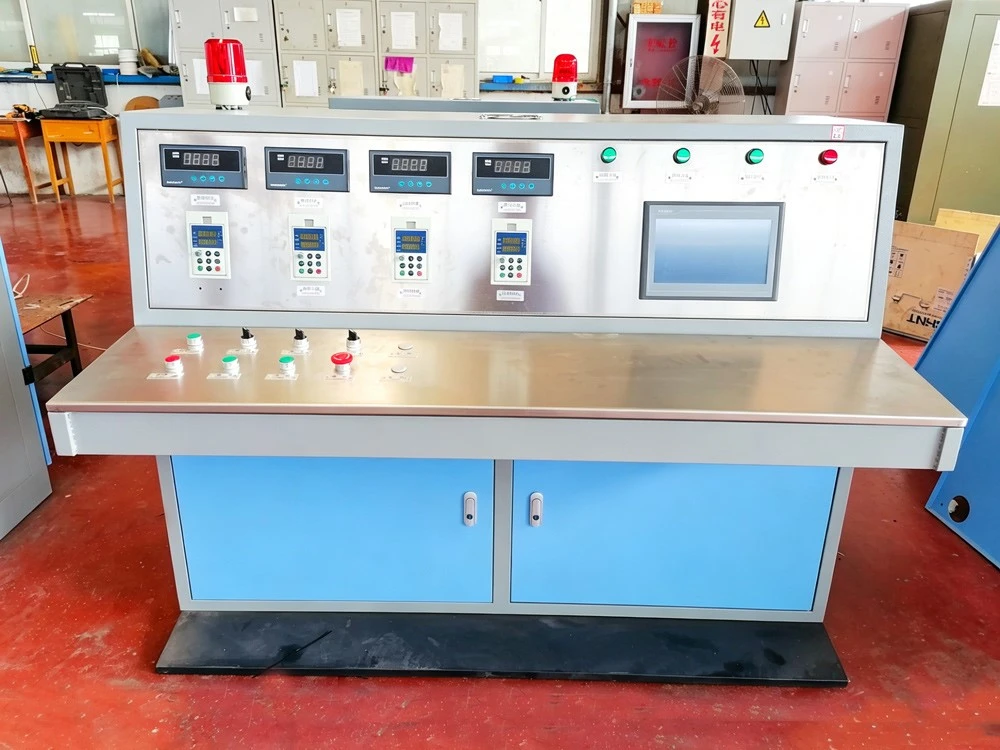

Teollisuuden älykäs ohjausjärjestelmä
Tietojen visualisointi
Reaaliaikainen näyttö-laitteiden toimintaparametreista ja yleisestä ajotilasta.
Aihion tietojen hallinta
Prosessiparametrit tallennetaan paikallisesti ja ne voidaan tulostaa tuotannon jäljitettävyyttä varten.
Turvallisuussuoja
Akustiset ja valohälyttimet laukaisevat laitevian; virtalähde vähentää automaattisesti tehoa epänormaaleissa olosuhteissa ylläpitääkseen tasaisen aihion lämpötilan ja leikkauksen hylkäysnopeuden.
Valmistajan edut (Hebei Yuantuo Elektromekaaninen)
1.Täydellinen koneriippumaton tuotanto itse-tuotetulla ydinvirtalähteellä, voimansiirron osilla ja ohjausjärjestelmällä. räätälöidyt teho-, teho- ja aihion tekniset tiedot ovat saatavilla.
2.Laitteet sopivat toissijaiseen uudelleenlämmitysprosessiin -valettuihin aihioihin, mikä kompensoi jatkuvan valuaihioiden lämpötilan laskua ja parantaa valmiin tuotteen nopeutta myöhemmässä valssausprosessissa.
3. Modulaarinen kokonaisrakenne yksinkertaistaa kenttäasennusta, purkamista ja varaosien myöhempää huoltoa.
